パルノッカー PKシリーズ
パルノッカーは手軽にご使用いただける新機構のノッカーです。動作バルブにマグネットを使用し圧縮空気をエアーパルスに変換します。このエアーパルスで瞬時にピストンを押し下げホッパー、貯槽タンク、配管に衝撃力を与え粉体の詰まりを解消します。
特徴
圧縮空気のみで駆動
- 駆動時電磁弁、タイマーなどの電気制御が不要。圧縮空気供給のチューブを差し込むだけで駆動可能です。
- 打撃間隔はスピードコントローラーで簡単に変更できます。（メーターアウトタイプが製品に添付されています。）
- 手軽にノッカーを使いたい時に最適です。
- エアーパルスを効率的に使用するため、空気消費量が少なく経済的です。
小型軽量（PK-30M）
- 小型のホッパー、タンク及び配管に取り付け可能です。（配管への取り付けは各機種対応できますので、ご相談ください。）
ATEXに準拠した防爆仕様も製作可能（詳細はお問合せください）
- ATEXに準拠

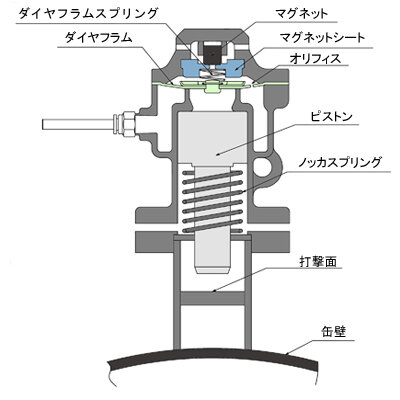

各部の名称
動作原理
コンプレッサーから供給された圧縮空気（0.4～0.6MPa）は、装置内のエアー溜め及び、ダイヤフラムのオリフィスを通過して、装置内全体に充填されます。
マグネットの吸着力の限界まで装置内の圧力が上昇すると、マグネットバルブが開放されます。
マグネットバルブが開放されたことで、装置内に充填されていた圧縮空気がダイヤフラムを押し上げ強力なエアーパルスを発生させます。
この強力なエアーパルスを利用し、ピストンがホッパーを打撃加振します。
仕様
| 型式 | 供給圧力 | 接続配管 | 動作間隔 | 空気量 | 衝撃力 | 質量 |
|---|---|---|---|---|---|---|
| 【MPa】 | 【mm】 | 【sec】 | 【L/回】 | 【kg・m/s】 | 【kg】 | |
| PK-30M | 0.4～0.6 | 外形Φ6 （内径Φ4） |
1～60 | 0.02～0.03 | ～0.38 | 0.5 |
| PK-30F | 0.4～0.6 | 外形Φ6 （内径Φ4） |
1～60 | 0.02～0.05 | ～0.64 | 1.1 |
| PK-43F | 0.4～0.6 | 外形Φ6 （内径Φ4） |
1～60 | 0.05～0.15 | ～1.9 | 2.8 |
注1）供給圧力範囲内で使用してください。
注2）空気または不活性ガスをご使用ください。
注3）エアーパルスの動作間隔は1秒/回以上に設定してください。
注4）最高使用温度 40℃

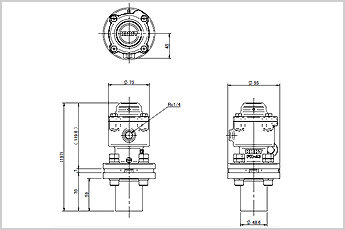

外形図
PK-30M
クリックすると拡大します。
PK-30F
クリックすると拡大します。
PK-43F
クリックすると拡大します。
製品コード
| 製品コード | 製品名 |
|---|---|
| PK30M00000 | パルノッカー PK30M |
| PK30F00000 | パルノッカー PK30F |
| PK43F00000 | パルノッカー PK43F |
| PK30MAX000 | パルノッカー PK30M AX1（注1） |
| PK30FAX000 | パルノッカー PK30F AX1（注1） |
| PK43FAX000 | パルノッカー PK43F AX1（注1） |
（注1）AX1タイプはATEXに準拠した防爆仕様ですが、安全の為に設備とともに必ずご使用条件の確認、評価を行ってください。
