ブレーカー自動遮断装置「スイッチ断ボールⅢ」

震度5以上の揺れでブレーカーを自動遮断します

特許取得品

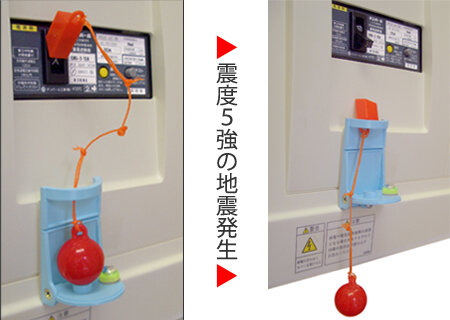

ブレーカー自動遮断装置「スイッチ断ボールⅢ」は、震度５以上の揺れで置き台から重り玉が落下します。
ブレーカースイッチにかぶせられたキャップと重り玉は、ひもでつながっている為、重り玉が落下する際の加速度から得られる衝撃重荷で、ブレーカースイッチを自動的に下げる仕組みとなっています。

※日本燃焼機器検査協会にて重り玉落下テスト実施済です

作動範囲を調整できます

付属の震度調整リングを使用すれば、重り玉を落とす（ブレーカーを落とす）作動範囲を、３段階に調整が可能です。

震度5強以上

調整リング無し

震度6強以上

調整リング（小）

震度7強以上

調整リング（大）

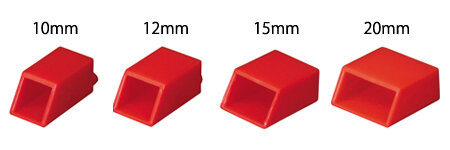

キャップは5種類

ブレーカーのサイズに合わせて設置できるように幅の違うキャップを4種類ご用意しました。

埋め込みタイプのブレーカー用に1種類ご用意しました。

水平計付き

本体下部に水平計が取り付けてありますので、重り玉を正確な位置に取り付ける事が可能です。

蛍光機能

本体に蛍光材を練り込んでありますので、周囲が暗くなっても約３分間は蛍光機能を発揮します。

スイッチ断ボールⅢの仕様

用途：ブレーカー自動遮断装置
本体・キャップ材質：ABS樹脂
本体サイズ：D25mm×W34mm×H58mm（重さ約50g）
重り玉材質：鉄球にABS樹脂被覆（重さ約34g）

スイッチ断ボールⅢの取付方法

１．本体を水平計を見ながらスイッチの下に貼り付けます。
２．指定する作動範囲に合わせ震度調整リングをはめ、重り玉を置き台に乗せます。
３．ブレーカースイッチに同型のキャップをかぶせます。

大地震発生時！

阪神大震災では出火原因の約6割が通電火災によるものだと言われています。震災直後は無事でも、通電火災による時間差の火事に巻き込まれる可能性が大いにあります。
このことから、消防署や電力会社等では避難の際は必ずブレーカーを落とす様指導しています。ブレーカーのスイッチを落とすことで通電火災による二次災害を防ぐことが出来ます。

通電火災とは

地震による停電が復旧した後、家屋内の断線箇所や使用中だった電気製品が押しつぶされた状態で加熱・発火し火災となるもの。
